Cấu tạo cơ bản của máy in gồm những bộ phận gì?

Một chiếc máy in tưởng chừng đơn giản nhưng lại chứa đựng nhiều bộ phận phức tạp và tinh tế. Hiểu rõ cấu tạo máy in sẽ giúp bạn chủ động hơn khi sử dụng, bảo trì hay xử lý sự cố thường gặp. Huỳnh Gia Trading sẽ giúp bạn khám phá chi tiết từng bộ phận, từ cơ chế in đến khay giấy, ngắn gọn dễ hiểu để bạn nắm vững cách máy in thực sự hoạt động.

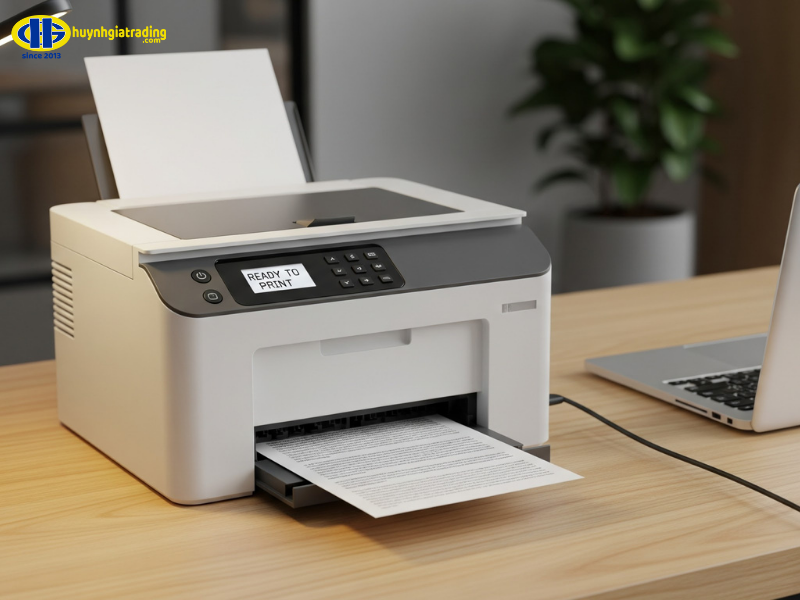

Máy in là thiết bị gì?

Máy in là thiết bị ngoại vi được kết nối với máy tính hoặc mạng nội bộ, có chức năng chuyển đổi dữ liệu điện tử thành bản in trên giấy. Đây là thiết bị đầu ra (output device) phổ biến, cho phép in văn bản, hình ảnh hoặc báo cáo theo nhu cầu người dùng. Tùy vào công nghệ sử dụng, máy in có thể là máy in kim, máy in phun, máy in laser hay máy in nhiệt.

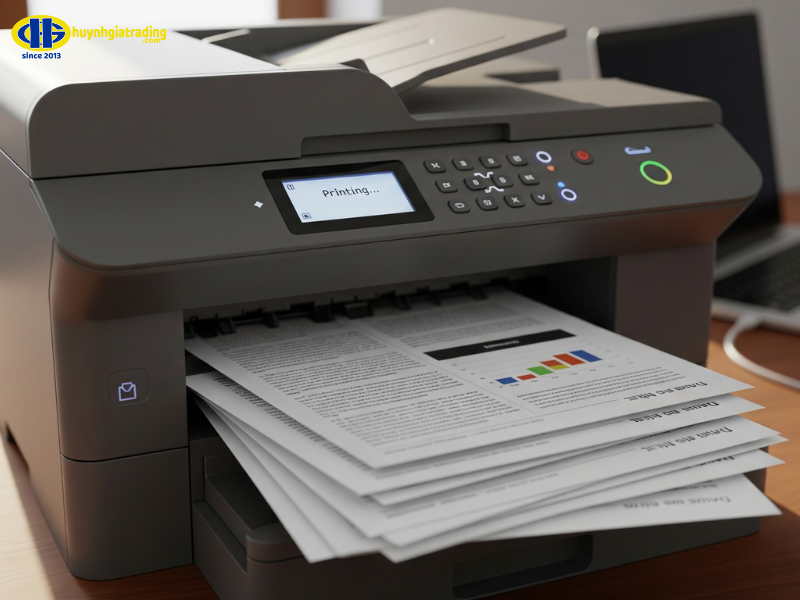

Công dụng và chức năng chính của máy in

Máy in đóng vai trò quan trọng trong hoạt động văn phòng. Ngoài chức năng in ấn tài liệu, nhiều dòng máy hiện đại như Canon LBP 2900 hay Ricoh C3502 còn tích hợp thêm khả năng scan, photocopy, fax, giúp tiết kiệm chi phí và tối ưu không gian. Đối với doanh nghiệp, việc sở hữu một máy in chất lượng cao giúp tăng năng suất làm việc và đảm bảo tính chuyên nghiệp trong quá trình vận hành. Dưới đây là 3 công dụng chính của máy in:

• In ấn tài liệu: Công dụng cơ bản và quan trọng nhất của máy in là in văn bản, hình ảnh, hợp đồng, báo cáo hoặc các biểu mẫu từ máy tính ra giấy, phục vụ cho công việc văn phòng, học tập hay cá nhân.
• Sao chụp và lưu trữ tài liệu: Nhiều dòng máy in hiện đại tích hợp chức năng photocopy và scan, giúp người dùng sao chép nhanh tài liệu hoặc lưu trữ bản mềm vào máy tính để quản lý, chia sẻ thuận tiện hơn.
• Gửi và nhận tài liệu qua fax: Một số máy in đa năng còn hỗ trợ chức năng fax, cho phép gửi tài liệu trực tiếp đến máy fax khác mà không cần máy tính, rất hữu ích trong các doanh nghiệp cần trao đổi giấy tờ thường xuyên.

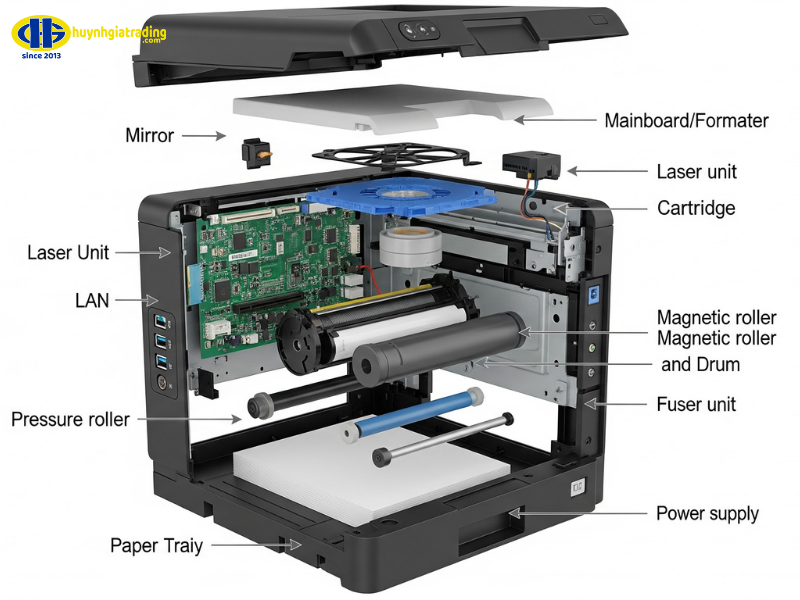

Cấu tạo cơ bản của một máy in

Để hiểu rõ cách máy in hoạt động, ta cần nắm được cấu tạo máy in, các bộ phận của máy in và vai trò từng thành phần trong máy in. Mỗi chi tiết đều có nhiệm vụ cụ thể, góp phần giúp máy in hoạt động trơn tru, ổn định và cho ra bản in sắc nét.

• Khung và vỏ máy in (Printer Cover / Frame)

Là lớp bảo vệ giúp cố định toàn bộ linh kiện bên trong, tránh bụi bẩn và va chạm. Khung thường làm từ kim loại chắc chắn, còn vỏ ngoài làm bằng nhựa cứng chịu nhiệt. Một số dòng như Canon MF217W sẽ có thiết kế vỏ gọn, dễ bảo trì hơn.

• Khay giấy và bộ nạp giấy (Paper Tray / Feeder)

Đây là nơi chứa và cấp giấy cho máy in trong suốt quá trình hoạt động. Khay giấy có thể điều chỉnh theo khổ kích thước A4, A5 hoặc Letter tùy mục đích. Ở dòng máy văn phòng, hệ thống nạp giấy tự động giúp tiết kiệm thao tác thủ công.

• Bộ phận kết nối (Cổng USB, LAN, WiFi)

Là phần quan trọng của cấu tạo máy in như cầu nối giữa máy in và thiết bị gửi lệnh in. Ngoài cổng USB truyền thống, các máy hiện đại như Ricoh MP3353 còn hỗ trợ kết nối máy in qua mạng LAN hoặc WiFi Direct, cho phép chia sẻ và in ấn không dây tiện lợi trong môi trường văn phòng.

• Bộ điều khiển và bảng mạch chính (Mainboard / Formatter)

Đây là “bộ não” của máy in, tiếp nhận dữ liệu và điều khiển toàn bộ hoạt động. Mainboard giúp đồng bộ giữa lệnh in, motor và cảm biến. Khi bảng mạch gặp lỗi, máy in thường không khởi động hoặc hiển thị thông báo lỗi.

• Hộp mực (Cartridge) và các linh kiện liên quan

Hộp mực máy in là nơi chứa mực in, có thể là mực bột hoặc mực nước tùy loại máy. Bên trong còn có các linh kiện như trống, trục từ, gạt mực và chip mực. Trong đó, gạt mực máy in giúp loại bỏ mực thừa trên trống, giữ bản in sạch và rõ nét. Việc chọn hộp mực chất lượng, nguồn gốc rõ ràng sẽ giúp tiết kiệm chi phí và tăng độ bền cho máy.

• Trục từ (Magnetic Roller)

Nằm trong hộp mực, trục từ giúp hút và phân bổ đều bột mực lên trống in. Nhờ lực từ, lớp mực được phủ đồng đều trước khi in ra giấy. Khi trục bị mòn, bản in có thể bị mờ hoặc xuất hiện các vệt đen nhỏ.

• Drum (Trống in)

Drum máy in là bộ phận quang dẫn, chịu trách nhiệm tạo hình ảnh điện tích trước khi truyền mực lên giấy. Khi bị trầy hoặc mòn, drum làm bản in mờ, lem mực hoặc bị sọc. Việc thay trống đúng chu kỳ giúp máy in hoạt động ổn định.

• Trục cao su (Pressure Roller)

Có nhiệm vụ ép giấy đi qua cụm sấy để mực bám chặt vào bề mặt giấy. Trục này làm bằng cao su chịu nhiệt, đảm bảo lực ép đồng đều. Nếu trục bị chai, bản in thường không đều màu hoặc bị nhăn.

• Cụm sấy (Fuser Unit)

Sinh nhiệt và ép mực lên giấy ở nhiệt độ khoảng 180–200°C. Cụm sấy máy in gồm trục nhiệt và trục ép, được phủ lớp chống dính đặc biệt. Khi cụm sấy hỏng, giấy có thể bị bong mực hoặc không khô hoàn toàn.

• Hộp quang (Laser Unit) – Riêng đối với máy in laser

Chỉ có trong máy in laser, hộp quang gồm gương phản xạ và tia laser giúp tạo hình ảnh trên trống in. Bộ phận này quyết định độ chính xác của bản in. Nếu bụi lọt vào, bản in có thể bị vệt trắng hoặc sai lệch.

• Sensor cảm biến giấy đường đi (Paper Path Sensor)

Việc cảm biến sẽ giúp phát hiện tình trạng giấy như kẹt, hết hoặc lệch hướng. Sensor nằm dọc theo đường đi của giấy, từ khay đến cụm sấy. Khi cảm biến lỗi, máy sẽ báo “Paper Jam” dù giấy vẫn bình thường.

• Main nguồn (Power Supply)

Cung cấp điện cho toàn bộ hoạt động của máy in, chuyển đổi dòng AC thành DC ổn định. Main nguồn tốt giúp các linh kiện như cụm sấy và motor vận hành ổn định. Khi nguồn yếu, máy có thể tự ngắt hoặc khởi động chậm.

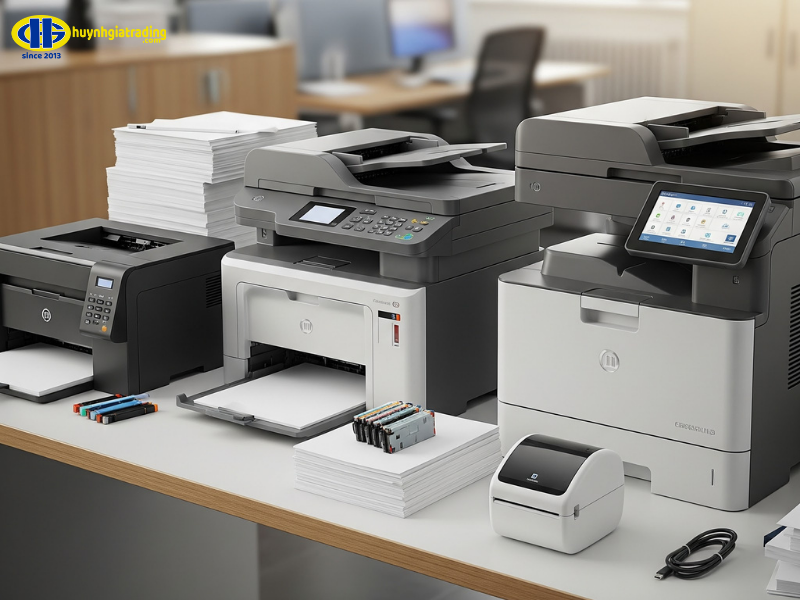

Các bộ phận theo từng loại máy in phổ biến

Trước khi đi vào chi tiết từng loại, bạn cần hiểu rằng mỗi công nghệ in khác nhau sẽ có các bộ phận máy in được thiết kế phù hợp với cơ chế hoạt động riêng.

Dựa trên cấu tạo máy in và đặc điểm vận hành của từng dòng, người dùng nên cân nhắc kỹ trước khi chọn mua. Chẳng hạn, máy in laser phù hợp cho văn phòng có nhu cầu in số lượng lớn, máy in phun màu lý tưởng cho công việc thiết kế, còn máy in mã vạch lại được ưa chuộng trong lĩnh vực bán lẻ và logistics.

Nguyên lý hoạt động chính của máy in

Sau khi hiểu rõ cấu tạo của máy in, việc tìm hiểu nguyên lý hoạt động sẽ giúp bạn bảo trì và sử dụng máy in hiệu quả hơn. Dưới đây là quy trình chi tiết từng bước khi một máy in laser tạo ra một bản in hoàn chỉnh.

Các bước in ra một trang tài liệu

• Bước 1: Máy in nhận tín hiệu từ máy tính hoặc điện thoại qua cổng USB, LAN hoặc WiFi. Bộ xử lý kiểm tra tình trạng máy, giấy và mực trước khi khởi động quy trình in.
• Bước 2: Mainboard tiếp nhận lệnh in và chuyển đổi dữ liệu thành tín hiệu điều khiển cho các bộ phận. Từ đó, hệ thống laser hoặc đầu phun sẵn sàng tạo hình ảnh trên giấy.
• Bước 3: Khay nạp giấy tự động đưa tờ giấy đầu tiên vào máy. Cảm biến theo dõi vị trí giấy để đảm bảo đúng tốc độ và tránh kẹt.
• Bước 4: Laser hoặc đầu phun sẽ truyền mực theo tín hiệu điều khiển lên bề mặt giấy. Drum và trục cao su phối hợp để hình ảnh in ra rõ nét, đúng vị trí.
• Bước 5: Giấy đi qua cụm sấy có nhiệt độ cao để làm khô và cố định mực in. Sau đó, bản in hoàn chỉnh được đẩy ra khay giấy ngoài.

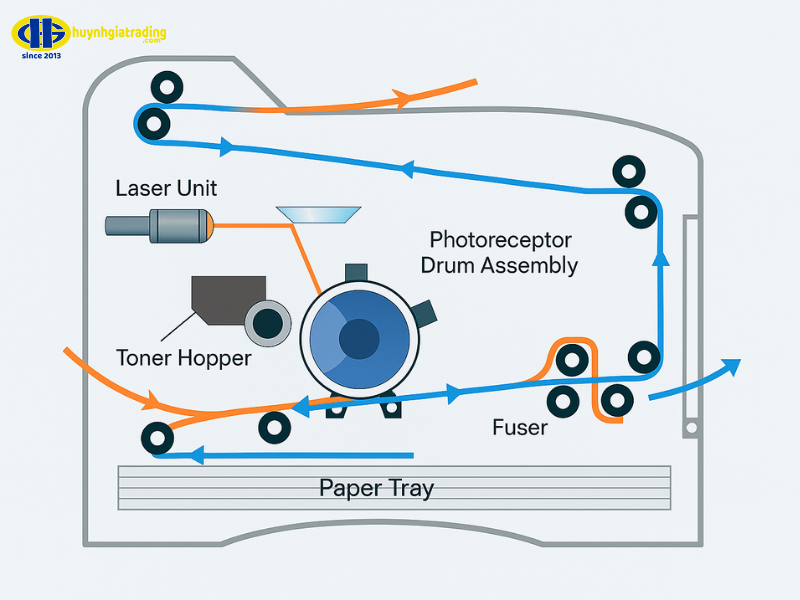

Sơ đồ nguyên lý hoạt động

Sơ đồ nguyên lý hoạt động của máy in mô tả toàn bộ quy trình in từ lúc nhận lệnh đến khi bản in hoàn thiện.

Lưu ý khi bảo trì và thay thế các bộ phận trong máy in

Máy in là thiết bị điện tử hoạt động liên tục trong môi trường văn phòng, vì vậy việc bảo trì và thay thế linh kiện định kỳ đóng vai trò rất quan trọng.

• Chu kỳ bảo trì định kỳ: Nên kiểm tra và vệ sinh máy in mỗi 3–6 tháng tùy tần suất sử dụng. Với văn phòng nhỏ, bảo trì 2 lần/năm; doanh nghiệp in thường xuyên nên bảo trì mỗi quý. Việc này giúp hạn chế máy in bị kẹt giấy, lem mực và kéo dài tuổi thọ thiết bị.
• Cách vệ sinh và thay hộp mực đúng cách: Trước khi vệ sinh, ngắt nguồn điện, dùng khăn mềm khô lau sạch bụi, tránh dùng dung dịch lỏng. Khi thay mực máy in, không chạm vào drum hoặc trục từ, lắc nhẹ hộp mực để mực phân bố đều trước khi lắp.
• Khi nào cần thay trống in hoặc cụm sấy: Thay trống in (drum) khi bản in bị sọc, mờ, hoặc có vệt đen. Thay cụm sấy (fuser) khi giấy bị nhăn, mực không bám chắc hoặc có mùi khét khi in.

Các câu hỏi thường gặp về cấu tạo máy in

1. Máy in là thiết bị nhập hay xuất?

Máy in là thiết bị xuất (Output Device) vì nó nhận dữ liệu từ máy tính và xuất ra bản in trên giấy.

2. Máy in có phải là thiết bị đầu cuối không?

Có. Máy in được xem là một thiết bị đầu cuối ngoại vi, kết nối trực tiếp với máy tính hoặc mạng nội bộ.

3. Trong máy in, 5 bộ phận quan trọng nhất là gì?

Hộp mực, trống in, cụm sấy, khay giấy và mainboard là năm bộ phận then chốt ảnh hưởng đến chất lượng in.

4. Vì sao máy in không nhận giấy?

Nguyên nhân thường do cảm biến giấy (sensor) bị bẩn, bánh răng kéo giấy bị mòn, hoặc khay giấy lắp lệch khiến máy không nhận đúng vị trí giấy.

5. Làm sao để biết bộ phận nào trong máy in bị hỏng?

Có thể nhận biết qua bản in và đèn báo lỗi. Nếu bản in mờ, có sọc hoặc lem mực, khả năng cao trống in hoặc hộp mực đã xuống cấp.

Hiểu rõ cấu tạo máy in và các bộ phận bên trong không chỉ giúp bạn sử dụng thiết bị hiệu quả, mà còn giảm đáng kể chi phí sửa chữa, bảo trì trong quá trình vận hành. Nếu bạn đang cần tư vấn chọn mua, thuê máy in văn phòng hoặc linh kiện thay thế chính hãng hãy liên hệ Huỳnh Gia Trading để nhận tư vấn miễn phí về giải pháp in ấn tối ưu và tiết kiệm.
