Tìm hiểu chi tiết về Hộp quang máy in là gì?

Hộp quang máy in là một trong những bộ phận quan trọng ảnh hưởng trực tiếp đến chất lượng bản in. Trong bài viết này, Huỳnh Gia Trading sẽ giúp bạn hiểu rõ hộp quang máy in là gì, cấu tạo, nguyên lý hoạt động và cách nhận biết khi bộ phận này bị hỏng. Qua đó, người dùng có thể chủ động phát hiện, khắc phục lỗi hộp quang in đúng cách, giúp máy in hoạt động hiệu quả và bền bỉ hơn.

Hộp quang máy in là gì?

Hộp quang máy in (hay còn được gọi là Laser Scanner Unit, Laser Unit hoặc khối quang) là bộ phận quan trọng trong máy in laser, chịu trách nhiệm phát ra tia laser hoặc tia LED để tạo hình ảnh điện tích trên bề mặt trống in. Khi tia laser chiếu vào trống, nó sẽ ghi lại thông tin cần in, giúp hình ảnh hoặc văn bản được tái hiện chính xác lên giấy.

Bộ phận này thường được đặt bên trong thân máy, gần khu vực trống từ (drum máy in) và cụm mực. Nhờ hoạt động của hộp quang, quá trình in diễn ra nhanh, rõ nét và đảm bảo độ chính xác cao. Nói cách khác, đây chính là "trái tim" của máy in laser, giúp chuyển đổi dữ liệu số từ máy tính thành hình ảnh vật lý trên bản in.

Cấu tạo của hộp quang máy in

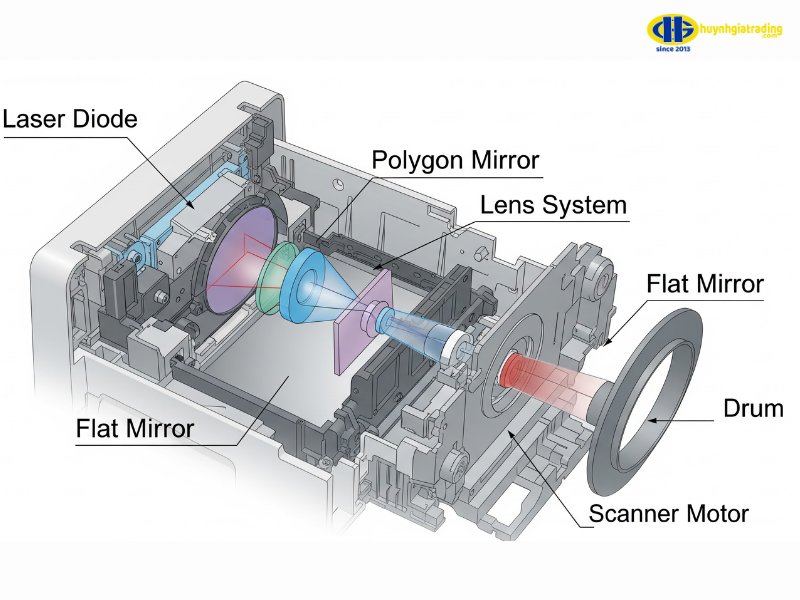

Hộp quang máy in gồm nhiều bộ phận quang học và cơ học phối hợp chặt chẽ để phát tia laser và định hướng chính xác lên trống in. Mỗi chi tiết đảm nhiệm một vai trò cụ thể, đảm bảo hình ảnh in ra sắc nét, đúng bố cục.

Một số dòng máy in LED thay thế tia laser và gương phản xạ bằng dãy đèn LED. Tuy nhiên, nguyên lý hoạt động vẫn tương tự, tức là tạo ra hình ảnh điện tích trên trống in trước khi tiến hành in ra giấy.

Nguyên lý hoạt động chính của hộp quang

Hộp quang là bộ phận giúp phát tia laser để khắc hình ảnh điện tích lên trống in. Quá trình này diễn ra theo 5 bước chính:

• Bước 1: Máy in tiếp nhận dữ liệu hình ảnh hoặc văn bản, sau đó mạch điều khiển trung tâm bắt đầu khởi động hệ thống quang học.
• Bước 2: IC trong hộp quang điều khiển motor lệch tia quay nhanh và laser diode phát sáng. Cường độ tia laser thay đổi liên tục theo từng điểm ảnh, giúp tạo độ đậm nhạt của bản in.
• Bước 3: Tia laser được thấu kính hội tụ và gương lục giác điều hướng, quét ngang qua bề mặt trống in với tốc độ rất cao.
• Bước 4: Tia laser chiếu lên trống sẽ trung hòa điện tích, hình thành bản mẫu điện tử tương ứng với dữ liệu gốc.
• Bước 5: Hình ảnh điện tích được trống in chuyển sang giấy thông qua mực, tạo nên bản in hoàn chỉnh.

Tóm lại: Hộp quang hoạt động bằng cách điều khiển tia laser quét chính xác lên trống in, đây là bước quan trọng quyết định độ nét và chất lượng bản in.

Nhiệm vụ và chức năng của hộp quang máy in

Hộp quang là bộ phận quan trọng trong cấu tạo máy in, đảm nhiệm vai trò truyền tải dữ liệu hình ảnh từ máy tính sang trống in. Khi nhận lệnh in, hộp quang sẽ sử dụng tia laser hoặc đèn LED để “vẽ” hình ảnh điện từ lên bề mặt trống, tạo nên các vùng điện tích khác nhau. Nhờ đó, mực in chỉ bám đúng vào những khu vực đã được chiếu sáng, hình thành nên bản in hoàn chỉnh.

Bên cạnh đó, hộp quang còn có chức năng điều khiển cường độ phát xạ laser và motor lệch tia để đảm bảo tia sáng được quét chính xác trên toàn bộ bề mặt trống. Quá trình này giúp hình ảnh được in ra sắc nét, đúng độ phân giải và hạn chế sai lệch.

Tương tự các thiết bị điện tử khác, hộp quang hoạt động dựa trên các tín hiệu đầu vào và đầu ra.

• Tín hiệu đầu vào gồm: lệnh Start từ mạch điều khiển, tín hiệu trạng thái (công tắc cửa), điện áp biểu thị cấp độ xám của từng điểm ảnh, thông tin độ phân giải và nguồn cung cấp.
• Tín hiệu đầu ra gồm: tín hiệu an toàn phản hồi về mạch điều khiển và tia laser được phát ra, quét đều theo từng dòng ảnh trên trống in.

Dấu hiệu nhận biết hộp quang in bị hỏng

Hộp quang gặp sự cố, chất lượng bản in sẽ bị ảnh hưởng rõ rệ. Dưới đây là những dấu hiệu phổ biến giúp bạn nhận biết hộp quang đang bị hỏng:

• Chất lượng bản in giảm rõ rệt: Bản in ra bị mờ, lốm đốm, đen xì hoặc trắng tinh, hình ảnh nhòe sang hai bên. Trong nhiều trường hợp, người dùng nhầm lẫn với lỗi từ hộp mực, nhưng thực tế đó có thể xuất phát từ hộp quang bị bẩn, gương quay lỗi hoặc thấu kính trầy xước.
• Bản in bị vỡ, xô hình, mất độ phân giải: Mặc dù đã tinh chỉnh độ phân giải trong driver, nhưng bản in vẫn bị nhòe, vỡ ảnh hoặc hiện tượng đường nét đứt đoạn theo chiều ngang. Nguyên nhân thường do tia laser không quét đều hoặc motor scanner hoạt động không ổn định.
• Bản in xuất hiện vệt đen, đốm lặp lại định kỳ: Trên trang in có thể xuất hiện những vệt đen hoặc đốm trùng lặp theo một chu kỳ cố định. Điều này thường liên quan đến bề mặt gương hoặc thấu kính trong hộp quang bị bám bụi hoặc trầy xước.
• Máy báo lỗi khi in hoặc không kéo giấy: Trong một số trường hợp, máy in vẫn nhận lệnh in nhưng sẽ dừng ở bước khởi động, không kéo giấy và trên màn hình máy tính hiển thị thông báo lỗi như Scanner Error hoặc LSU Error. Đây là dấu hiệu rõ ràng nhất cho thấy khối laser scanner đang gặp sự cố.
• Máy hiển thị mã lỗi hoặc cảnh báo SC: Ở một số dòng máy cao cấp, hệ thống sẽ tự động hiển thị mã lỗi (Error Code) hoặc cảnh báo SC khi hộp quang không phát tia laser hoặc motor scanner không quay. Việc này yêu cầu kỹ thuật viên kiểm tra ngay để tránh ảnh hưởng đến toàn bộ hệ thống in.

Nguyên nhân và cách khắc phục lỗi hộp quang in

Hộp quang máy in có thể gặp sự cố do nhiều nguyên nhân khác nhau, khiến bản in ra chất lượng kém. Một số nguyên nhân phổ biến gồm:

• Tia laser không phát xạ hoặc phát xạ yếu, không hội tụ đều, làm tăng kích thước ảnh và giảm độ phân giải bản in.
• Các linh kiện bên trong hộp quang như IC MDA, mạch MD (monitor diode) hoạt động sai hoặc hỏng, dẫn đến cường độ laser không được kiểm soát, gây phân hủy tĩnh điện trên trống quá mức.
• Mắt quang (Lens) bị bẩn hoặc bụi bám, làm ảnh hưởng đến đường đi của tia laser.

Để khắc phục các lỗi trên, bạn có thể thực hiện các bước sau:

1. Kiểm tra và thay thế các linh kiện IC MDA hoặc mạch MD nếu cần, đồng thời điều chỉnh biến trở trên hộp quang về khoảng 1/8 cung tròn.
2. Vệ sinh mắt quang bằng khăn mềm thấm cồn, tránh chạm trực tiếp tay lên bề mặt lens.
3. Trong trường hợp các biện pháp trên không hiệu quả, nên thay hộp quang mới để đảm bảo chất lượng in ổn định.

Qua bài viết trên, Huỳnh Gia đã giúp bạn hiểu rõ hơn về hộp quang máy in là gì trong cấu tạo máy in, nguyên lý hoạt động cũng như cách xử lý khi gặp lỗi. Việc nắm vững kiến thức này sẽ giúp bạn chủ động hơn trong quá trình sử dụng và bảo dưỡng máy in. Để tìm hiểu thêm các mẹo kỹ thuật hữu ích khác, hãy truy cập ngay website Huỳnh Gia Trading
