Cách in bản vẽ CAD ra giấy nhanh, đúng kỹ thuật đơn giản nhất

Bạn đang gặp khó khăn khi in bản vẽ CAD ra giấy? Đây là vấn đề phổ biến mà nhiều kỹ sư, kiến trúc sư và nhân viên thiết kế thường xuyên đối mặt. Huỳnh Gia Trading sẽ hướng dẫn bạn cách in bản vẽ CAD một cách chuyên nghiệp, đảm bảo chất lượng cao và tiết kiệm thời gian. Bài viết này tập trung vào quy trình in từ A đến Z, giúp bạn tránh những lỗi thường gặp và tối ưu hóa kết quả in ấn cho các dự án quan trọng.

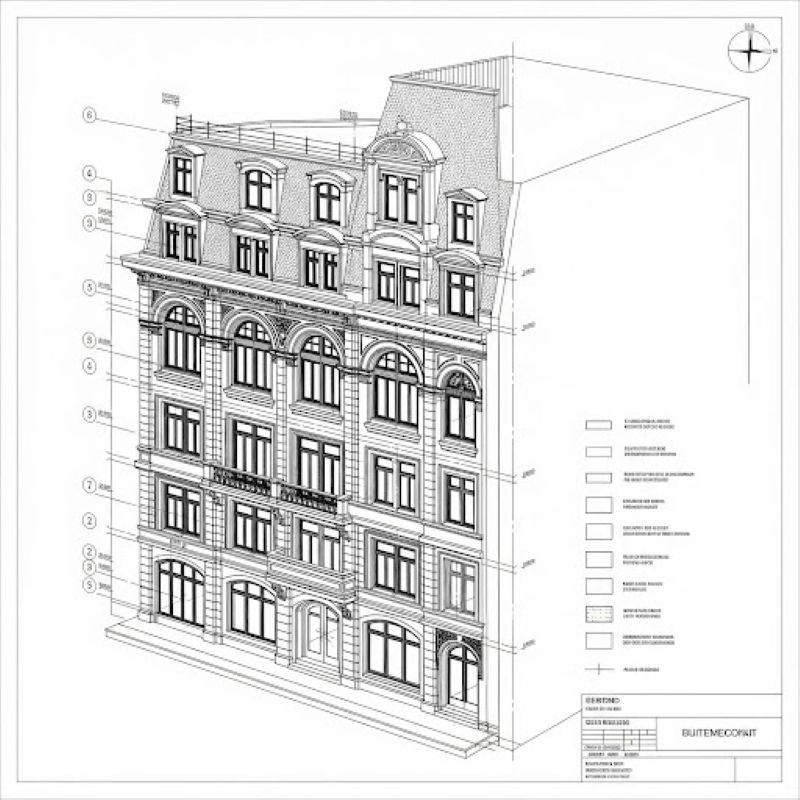

Chuẩn bị trước khi in bản vẽ CAD

Trước khi bắt đầu quá trình in bản vẽ CAD, bạn cần chuẩn bị một số yếu tố quan trọng để đảm bảo kết quả in đạt chất lượng tốt nhất:

Trước hết, hãy kiểm tra bản vẽ để chắc chắn rằng mọi đường nét, kích thước và chú thích đã hoàn thiện, không còn lỗi. Tiếp theo, kiểm tra máy in để đảm bảo kết nối đúng cách và đủ mực cũng như giấy phù hợp với kích thước bản vẽ.

Bạn cũng nên cập nhật driver máy in mới nhất nhằm tránh các lỗi phát sinh trong quá trình in. Đồng thời, chuẩn bị sẵn file Plot Style Table (CTB/STB) vì đây là yếu tố quyết định nét in, màu sắc và độ dày đường nét. Xác định đúng khổ giấy (A4, A3, A2, A1 hoặc A0) và thiết lập tỷ lệ in phù hợp với yêu cầu kỹ thuật của bản vẽ.

Việc chuẩn bị kỹ lưỡng trước khi in sẽ giúp bạn tiết kiệm thời gian, giấy mực và tránh được nhiều lỗi thường gặp khi in bản vẽ CAD.

>> Xem thêm: Hướng dẫn cài đặt Driver máy in đơn giản, dễ dàng thực hiện

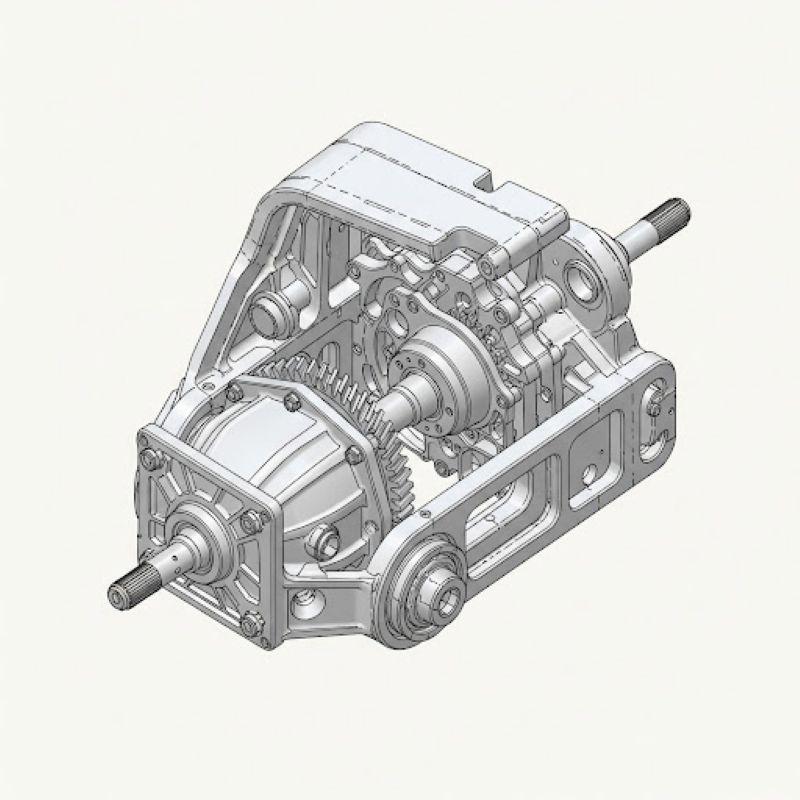

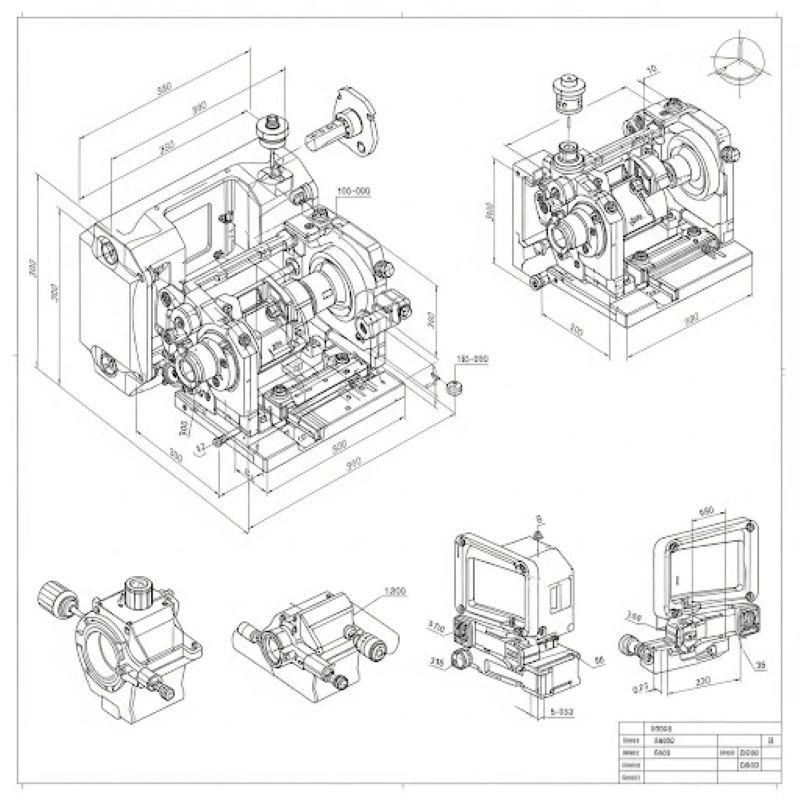

Hướng dẫn cách in bản vẽ CAD đúng kỹ thuật, nhanh chóng

Dưới đây là quy trình chi tiết, từng bước giúp bạn in bản vẽ CAD một cách chuyên nghiệp:

Bước 1: Mở file bản vẽ cần in

Mở file bản vẽ cần in trong AutoCAD. Đảm bảo rằng bạn đã mở đúng phiên bản file mới nhất. Trước khi in, hãy kiểm tra một lần cuối:

• Các lớp (layer) cần thiết đã được bật
• Không có lớp không cần thiết đang hiển thị
• Các chú thích, kích thước và đường nét đã chính xác

Nếu bạn cần in nhiều bản vẽ trong CAD, hãy đảm bảo tất cả các bản vẽ đã được chuẩn bị sẵn sàng trước khi bắt đầu quy trình in.

Bước 2: Dùng công cụ Plot Style Table

Plot Style Table là yếu tố quan trọng quyết định cách các đường nét và màu sắc trong bản vẽ CAD được in ra giấy:

• Nhấn tổ hợp phím Ctrl + P hoặc gõ lệnh PLOT trong dòng lệnh để mở hộp thoại Plot.
• Trong mục "Plot style table (pen assignments)", chọn file CTB hoặc STB phù hợp:
• CTB (Color-dependent plot style table): Nét in phụ thuộc vào màu sắc của đường nét trong bản vẽ.
• STB (Named plot style table): Nét in phụ thuộc vào tên của plot style được gán cho đối tượng.
• Nếu bạn chưa có file CTB/STB phù hợp, nhấp vào nút "New" để tạo mới hoặc "Edit" để chỉnh sửa file hiện có.

Lựa chọn đúng Plot Style Table là một trong những bí quyết quan trọng nhất để in bản vẽ CAD ra giấy với chất lượng chuyên nghiệp.

Bước 3: Cài đặt nét in trong AutoCAD

Nét in quyết định độ dày, kiểu dáng và màu sắc của các đường nét khi in:

Trong hộp thoại Plot Style Table Editor (mở bằng cách nhấp "Edit" ở bước trước), bạn có thể thiết lập các thuộc tính cho từng màu (đối với CTB) hoặc từng kiểu (đối với STB).

Các thuộc tính quan trọng cần thiết lập:

• Color: Màu sắc khi in (thường là đen)
• Lineweight: Độ dày của đường nét (thường từ 0.1mm đến 0.7mm tùy loại đường)
• Linetype: Kiểu đường (liền, đứt, chấm, v.v.)
• Screening: Độ đậm nhạt của màu (100% là đậm nhất)

Lưu ý thiết lập độ dày phù hợp cho từng loại đường:

• Đường bao chính: 0.5 - 0.7mm
• Đường bao phụ: 0.3 - 0.4mm
• Đường kích thước: 0.2 - 0.25mm
• Đường trục, đường tâm: 0.2mm
• Đường ghi chú: 0.2mm

Thiết lập nét in đúng cách sẽ giúp bản vẽ CAD của bạn dễ đọc, chuyên nghiệp và đúng tiêu chuẩn kỹ thuật.

Bước 4: Chọn Drawing Orientation

Xác định hướng in phù hợp với bản vẽ của bạn:

Trong hộp thoại Plot, tìm mục "Drawing orientation".

Chọn một trong các tùy chọn sau:

• Portrait: In theo chiều dọc (khổ giấy đứng)
• Landscape: In theo chiều ngang (khổ giấy nằm)
• Tùy chọn "Plot upside-down" nếu bạn muốn đảo ngược hướng in.

Chọn đúng hướng in sẽ tối ưu hóa việc sử dụng không gian giấy và đảm bảo bản vẽ vừa vặn với khổ giấy được chọn.

Bước 5: Chọn máy in phù hợp

Lựa chọn máy in phù hợp với kích thước và yêu cầu chất lượng của bản vẽ:

• Trong hộp thoại Plot, tìm mục "Printer/plotter" và chọn máy in từ danh sách thả xuống.
• Đối với bản vẽ lớn (A2, A1, A0), nên sử dụng máy in khổ lớn (plotter) để đảm bảo chất lượng.
• Đối với bản vẽ nhỏ (A4, A3), có thể sử dụng máy in văn phòng thông thường.
• Nếu máy in không xuất hiện trong danh sách, bạn cần cài đặt driver hoặc kiểm tra kết nối.

Lựa chọn đúng máy in không chỉ đảm bảo chất lượng in mà còn giúp tối ưu thời gian và chi phí in ấn.

>> Xem thêm: Nên mua máy in màu loại nào? Nên mua máy in nào cho văn phòng?

Bước 6: Chọn khổ giấy in

Chọn khổ giấy phù hợp với kích thước bản vẽ:

• Trong mục "Paper size", chọn khổ giấy phù hợp (khổ A4, khổ A3, khổ A2, khổ A1, khổ A0,…).
• Đảm bảo khổ giấy bạn chọn trong AutoCAD khớp với khổ giấy thực tế đã nạp vào máy in.
• Nếu khổ giấy bạn cần không có trong danh sách, bạn có thể tạo khổ giấy tùy chỉnh bằng cách nhấp vào "Properties" > "Custom Paper Sizes".

Chọn đúng khổ giấy là bước quan trọng để đảm bảo bản vẽ CAD của bạn được in đúng tỷ lệ và không bị cắt xén.

Bước 7: Chọn vùng in (Window hoặc Layout)

Xác định vùng bản vẽ cần in:

• Trong mục "What to plot", bạn có các tùy chọn:

+ Display: In vùng hiện đang hiển thị trên màn hình

+ Extents: In toàn bộ các đối tượng trong bản vẽ

+ Limits: In trong phạm vi giới hạn của bản vẽ

+ View: In view đã lưu

+ Window: In vùng cụ thể bạn chọn

+ Layout: In từ layout (paper space)

• Nếu bạn chọn "Window", nhấp vào nút "Window..." và chọn vùng cần in bằng cách nhấp chuột để xác định hai góc đối diện của hình chữ nhật.
• Thiết lập tỷ lệ in trong mục "Scale":

+ Chọn tỷ lệ từ danh sách có sẵn, hoặc

+ Chọn "Custom" và nhập tỷ lệ tùy chỉnh

+ Hoặc chọn "Fit to paper" để tự động điều chỉnh vừa với khổ giấy

• Nhấp "Preview" để xem trước kết quả in.
• Nếu mọi thứ đều đúng, nhấp "OK" để bắt đầu in.

Đối với việc in nhiều bản vẽ trong CAD cùng lúc, bạn có thể sử dụng tính năng Batch Plot (Plot nhiều bản vẽ) bằng cách:

• Gõ lệnh PUBLISH trong dòng lệnh
• Thêm các bản vẽ cần in vào danh sách
• Thiết lập các thông số in cho từng bản vẽ
• Nhấp "Publish" để bắt đầu in tất cả các bản vẽ

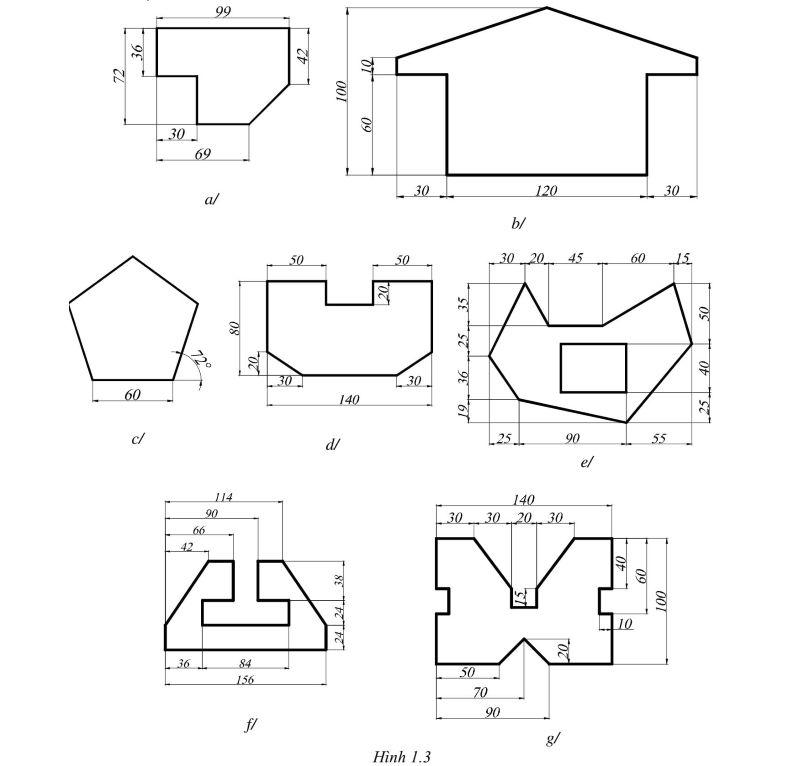

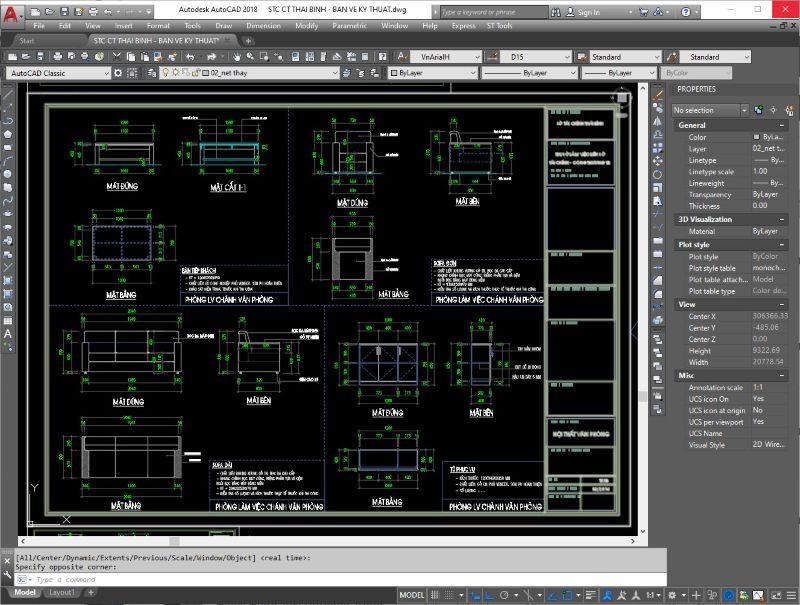

Mẹo in bản vẽ AutoCAD đúng chuẩn và hạn chế lỗi thường gặp

Mẹo cài đặt trước khi in

Chọn đúng Plot Style Table (CTB/STB)

Khi in bản vẽ CAD, việc chọn đúng Plot Style Table (CTB/STB) là rất quan trọng để đảm bảo nét in và màu sắc được thể hiện chính xác. Bạn nên sử dụng cùng một file CTB/STB nhất quán cho tất cả các bản vẽ trong cùng một dự án để giữ sự đồng bộ. Với các loại bản vẽ khác nhau như kiến trúc, kết cấu hay M&E, hãy tạo các bộ CTB/STB riêng phù hợp với đặc thù của từng loại. Ngoài ra, cần lưu và đặt tên các file CTB/STB một cách rõ ràng, khoa học để dễ dàng tìm kiếm và tái sử dụng cho các dự án sau.

Kiểm tra đơn vị, khổ giấy, tỷ lệ

Trước khi in bản vẽ, bạn cần kiểm tra kỹ đơn vị đo lường trong bản vẽ (mm, cm hoặc m) để đảm bảo phù hợp với tỷ lệ in đã chọn. Hãy chắc chắn rằng khổ giấy được chọn đủ lớn để chứa toàn bộ nội dung bản vẽ ở tỷ lệ mong muốn, tránh tình trạng bị cắt xén hoặc thu nhỏ quá mức. Đối với các bản vẽ kỹ thuật, nên áp dụng các tỷ lệ chuẩn như 1:50, 1:100, 1:200… thay vì sử dụng tỷ lệ tùy chỉnh, nhằm đảm bảo tính chính xác và thống nhất trong trình bày.

Thiết lập nét in rõ ràng, tránh nhạt/mờ

Khi thiết lập nét in cho bản vẽ, hãy lựa chọn độ dày đường phù hợp với từng loại đường để tạo sự phân cấp rõ ràng và dễ đọc. Các phần text và kích thước cần có độ dày vừa đủ để hiển thị rõ ràng nhưng không quá đậm gây rối mắt. Riêng với các đường mảnh, nên đặt độ dày tối thiểu 0.1mm để đảm bảo chúng không bị mất chi tiết khi in, giúp bản vẽ thể hiện đầy đủ và chính xác nhất.

Mẹo xử lý trong quá trình in

Chọn đúng vùng in (Window/Layout)

Khi in bản vẽ CAD, việc chọn đúng vùng in (Window hoặc Layout) sẽ giúp bạn kiểm soát nội dung và bố cục bản in tốt hơn. Nếu cần in nhiều góc nhìn của cùng một bản vẽ hoặc muốn bổ sung khung tên, chú thích, hãy sử dụng chế độ Layout để bố trí và in ấn. Trong trường hợp chỉ cần in một phần cụ thể, chế độ Window sẽ là lựa chọn phù hợp. Khi in từ Model Space bằng Window, bạn cần đảm bảo đã chọn chính xác vùng in mong muốn và thiết lập tỷ lệ phù hợp để bản in vừa khít khổ giấy và thể hiện đầy đủ các chi tiết cần thiết.

Xem trước bản in bằng Print Preview

Trước khi in bản vẽ, bạn nên luôn sử dụng tính năng Print Preview để kiểm tra tổng thể. Hãy quan sát kỹ vị trí của bản vẽ trên giấy, đảm bảo tỷ lệ in chính xác và các đường nét được thể hiện với độ dày, kiểu dáng đúng yêu cầu. Đồng thời, kiểm tra độ rõ của text, kích thước và khả năng đọc được của các chi tiết nhỏ. Nếu phát hiện bất kỳ vấn đề nào, hãy điều chỉnh lại các thiết lập và xem trước một lần nữa để đảm bảo bản in đạt chất lượng tốt nhất trước khi thực hiện in thực tế.

Cách Đảm Bảo Không Mất Nét Hoặc Tràn Khổ

• Thiết lập lề phù hợp để tránh mất thông tin ở rìa giấy (thông thường 5-10mm).
• Sử dụng tùy chọn "Center the plot" để căn giữa bản vẽ trên giấy, tránh tình trạng tràn khổ.

Nếu bản vẽ có kích thước quá lớn so với khổ giấy hiện tại, bạn nên cân nhắc một số giải pháp để đảm bảo nội dung vẫn rõ ràng và đầy đủ. Có thể chia bản vẽ thành nhiều phần nhỏ và in riêng từng phần để giữ nguyên tỷ lệ chi tiết. Trong trường hợp cần thu nhỏ, hãy giảm tỷ lệ in nhưng vẫn đảm bảo các ký hiệu, chữ và đường nét có thể đọc được. Ngoài ra, việc sử dụng khổ giấy lớn hơn cũng là lựa chọn tối ưu để in trọn vẹn bản vẽ mà không phải cắt xén nội dung.

Những lỗi thường gặp và cách khắc phục

In ra bị mờ: Kiểm tra DPI, nét in

• Vấn đề: Bản vẽ in ra bị mờ, khó đọc, đặc biệt là các đường mảnh và text nhỏ.
• Giải pháp: Để cải thiện chất lượng in bản vẽ bao gồm việc tăng độ phân giải in (DPI) trong phần thiết lập máy in, với bản vẽ kỹ thuật nên đặt từ 600 DPI trở lên để đảm bảo nét in rõ ràng. Bạn cũng cần kiểm tra và điều chỉnh độ dày của các đường nét trong file CTB/STB, đồng thời đảm bảo tỷ lệ screening trong Plot Style Table được đặt ở mức 100% để màu sắc và độ đậm của nét in được giữ nguyên. Nếu sau các bước này vấn đề vẫn tồn tại, hãy kiểm tra mực in hoặc đầu in để đảm bảo thiết bị hoạt động tốt.

>> Xem thêm: Cách sửa lỗi máy in bị mờ chữ, không đậm, không rõ nét

In sai khổ: Chỉnh lại khổ giấy & scale

• Vấn đề: Bản vẽ bị cắt xén hoặc quá nhỏ so với khổ giấy.
• Giải pháp: Để tránh sai lệch khi in bao gồm việc đảm bảo đã chọn đúng khổ giấy trong phần thiết lập in, đồng thời kiểm tra và điều chỉnh lại tỷ lệ in nếu cần thiết. Nếu bản in không yêu cầu giữ nguyên tỷ lệ kỹ thuật, bạn có thể sử dụng tùy chọn "Fit to paper" để nội dung vừa khít trang giấy. Ngoài ra, hãy kiểm tra các đơn vị đo lường trong bản vẽ (mm, cm, inch) để đảm bảo tính chính xác và chắc chắn rằng khổ giấy trong AutoCAD trùng khớp với khổ giấy thực tế đã nạp vào máy in.

Không nhận máy in: Cài đúng driver, cấu hình lại đường dẫn

• Vấn đề: AutoCAD không hiển thị máy in trong danh sách hoặc báo lỗi khi in.
• Giải pháp: Đối với tình huống máy in không hoạt động trong quá trình in bản vẽ bao gồm việc trước tiên kiểm tra kết nối giữa máy tính và máy in để đảm bảo dây cáp hoặc kết nối mạng ổn định. Tiếp theo, hãy chắc chắn rằng driver của máy in đã được cài đặt phiên bản mới nhất để tránh lỗi tương thích. Việc khởi động lại cả máy in và máy tính cũng giúp xử lý các xung đột tạm thời. Trong AutoCAD, bạn có thể sử dụng lệnh PLOTTERMANAGER để cấu hình lại máy in, đồng thời kiểm tra file PC3 (file cấu hình máy in) và cập nhật nếu cần để đảm bảo máy in hoạt động chính xác với các thiết lập mong muốn.

>> Xem thêm:

• Hướng dẫn cách khắc phục lỗi máy in nhận lệnh nhưng không in được, hay nhận lệnh chậm
• Hướng Dẫn Cách Sửa Lỗi Máy Tính Không Nhận Máy In Qua Cổng USB

Câu hỏi thường gặp

Có thể in nhiều bản CAD cùng lúc không?

Có, bạn có thể in nhiều bản vẽ trong CAD cùng lúc bằng cách sử dụng tính năng Batch Plot (PUBLISH):

• Gõ lệnh PUBLISH trong dòng lệnh hoặc vào menu File > Publish.
• Trong hộp thoại Publish, thêm các bản vẽ cần in vào danh sách.
• Thiết lập các thông số in cho từng bản vẽ (máy in, khổ giấy, tỷ lệ, v.v.).
• Nhấp "Publish" để bắt đầu in tất cả các bản vẽ.

Tính năng này đặc biệt hữu ích khi bạn cần in nhiều bản vẽ với các thiết lập tương tự, tiết kiệm thời gian đáng kể so với việc in từng bản vẽ riêng lẻ.

Nên in từ model hay layout?

Cả hai cách đều có ưu điểm riêng, tùy thuộc vào nhu cầu cụ thể:

In từ Model Space (sử dụng Window):

• Ưu điểm: Linh hoạt, có thể chọn chính xác vùng cần in.
• Nhược điểm: Cần thiết lập tỷ lệ thủ công, không có khung tên và chú thích tự động.
• Phù hợp khi: Cần in nhanh một phần cụ thể của bản vẽ hoặc khi làm việc trực tiếp trong Model Space.

In từ Layout:

• Ưu điểm: Có thể thêm khung tên, chú thích, nhiều góc nhìn khác nhau của cùng một bản vẽ, kiểm soát tỷ lệ dễ dàng.
• Nhược điểm: Cần thiết lập Layout trước, có thể phức tạp hơn đối với người mới.
• Phù hợp khi: In bản vẽ chính thức, cần nhiều thông tin bổ sung, hoặc cần in nhiều góc nhìn khác nhau của cùng một bản vẽ.

Đối với các bản vẽ kỹ thuật chuyên nghiệp, khuyến nghị sử dụng Layout để in, vì nó cung cấp nhiều tùy chọn và kiểm soát hơn.

Máy nào phù hợp in A0 Hoặc A1?

Đối với khổ giấy lớn như A0 (841 × 1189 mm) hoặc A1 (594 × 841 mm), bạn cần máy in khổ lớn (plotter) chuyên dụng:

Các dòng máy phù hợp:

• HP DesignJet series (T130, T530, T650, T730, T830)
• Canon imagePROGRAF series (TA-20, TA-30, TM-200, TM-300)
• Epson SureColor T-Series (T3170, T5170, T3470, T5470)

-3%

Thêm vào so sánh Xem nhanh Thêm vào yêu thích

Thêm vào giỏ hàng

HP DesignJet T1700 - Máy in màu khổ A0 hàng nhập khẩu Like New

77,000,000₫ 80,000,000₫

-8%

Thêm vào so sánh Xem nhanh Thêm vào yêu thích

Thêm vào giỏ hàng

Máy in đa chức năng Canon imageCLASS MF249dw

7,340,000₫ 7,990,000₫

-7%

Thêm vào so sánh Xem nhanh Thêm vào yêu thích

Thêm vào giỏ hàng

Máy in đa chức năng Canon imageCLASS MF445dw

10,230,000₫ 11,000,000₫

-7%

Thêm vào so sánh Xem nhanh Thêm vào yêu thích

Thêm vào giỏ hàng

Máy in đa chức năng Canon imageCLASS MF426dw

9,250,000₫ 10,000,000₫

Các yếu tố cần xem xét khi chọn máy in khổ lớn:

Khi chọn máy in khổ lớn, bạn cần xem xét một số yếu tố quan trọng để đảm bảo đáp ứng tốt nhu cầu in ấn.

Trước hết, độ phân giải in nên đạt tối thiểu 600 DPI để đảm bảo bản vẽ kỹ thuật sắc nét và chi tiết. Tốc độ in cũng là tiêu chí quan trọng, đặc biệt khi xử lý khối lượng công việc lớn. Chi phí mực in cần được cân nhắc nhằm tối ưu chi phí vận hành lâu dài. Ngoài ra, khả năng kết nối đa dạng như USB, mạng LAN hay Wi-Fi sẽ giúp việc chia sẻ máy in thuận tiện hơn. Bộ nhớ và khả năng xử lý file lớn là yếu tố cần thiết để in trơn tru các bản vẽ dung lượng cao. Nếu cần, bạn có thể lựa chọn các model có thêm chức năng bổ sung như scan hoặc copy để tối ưu hóa hiệu quả sử dụng.

Kết luận

In bản vẽ CAD ra giấy là một kỹ năng quan trọng đối với kỹ sư, kiến trúc sư và nhân viên thiết kế. Bằng cách tuân thủ các bước được hướng dẫn trong bài viết này, bạn có thể đảm bảo rằng các bản vẽ của mình được in chính xác, rõ ràng và đúng tiêu chuẩn kỹ thuật.

Huỳnh Gia Trading không chỉ cung cấp các giải pháp in ấn chất lượng cao mà còn hỗ trợ khách hàng trong việc lựa chọn thiết bị phù hợp và tối ưu hóa quy trình in ấn. Liên hệ Huỳnh Gia Trading ngay hôm nay qua Hotline 1900 2283 - 0909 282 566 hoặc truy cập website https://huynhgiatrading.com để được tư vấn miễn phí về các giải pháp in ấn bản vẽ CAD chuyên nghiệp, từ lựa chọn máy in phù hợp đến tối ưu hóa quy trình in ấn cho doanh nghiệp của bạn.
